La détection des réseaux enterrés constitue l’une des étapes incontournables pour sécuriser les interventions, maîtriser les risques et anticiper les réparations éventuelles.

Cette démarche combine plusieurs technologies avancées et répond à des enjeux majeurs de sécurité et de performance opérationnelle. Retour sur un dossier de détection des réseaux enterrés réalisée par les équipes Réseau Résilians de Metz en vue d’un chantier de reprise en sous-œuvre (RSO) par injection de résine par l’agence Talensis. Un bel exemple de complémentarité des services.

En quoi consiste la détection des réseaux enterrés ?

La détection des réseaux vise à localiser précisément toutes les infrastructures souterraines présentes sous une zone de travaux (réseaux hydrauliques, gaz, électriques, assainissement…) :

Cette approche est essentielle et permet :

• De fournir une localisation précise et à jour des infrastructures avant travaux
• De prévenir des réparations coûteuses lors d'impacts accidentels sur des réseaux mal localisés
• De limiter de futurs dégâts d’infiltration de béton ou de résine sur des réseaux présentant des défauts d’étanchéité

Pour cela, les techniciens Recherche de fuites (RDF) utilisent des technologies spécifiques non destructives comme la localisation électromagnétique (détection des réseaux électriques conducteurs avec une forte puissance électrique) ou encore la caméra thermographique (détection des variations de chaleur).

FOCUS CHANTIER : Contrôle des réseaux hydrauliques & traçage des réseaux hydrauliques et secs sur un chantier près de Metz

L’agence Talensis de Metz a fait appel au service RDF du Réseau Résilians pour effectuer la détection des réseaux en vue d’un chantier RSO par injection de résine.

Petite subtilité, l’habitation étant équipée d’un plancher chauffant, la RDF a donc dû s’atteler à la localisation du chauffage au sol et des câbles électriques intérieurs. Un travail de minutie mais essentiel pour permettre aux équipes RSO de localiser les zones à traiter sans endommager les câbles existants.

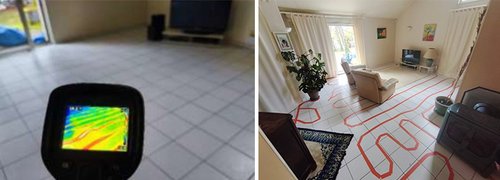

Traçage du chauffage au sol :

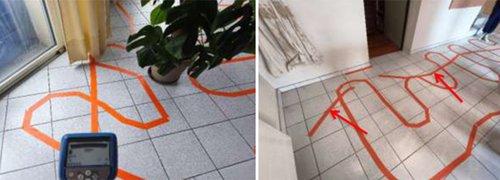

Traçage du réseau électrique intérieur détectable :

Ensuite, la RDF a contrôlé tous les autres réseaux pouvant se situer dans la zone des travaux :

• Fibre optique
• Gaz (non existant sur ce dossier)
• Réseau AEP (eaux potables)
• Evacuation EU (eaux usées)
• Evacuation EP (eaux pluviales)

Une anomalie sur le réseau EP sera d’ailleurs détectée grâce à la caméra endoscopique. Celle-ci pourra être réparée à l’issue du chantier RSO.

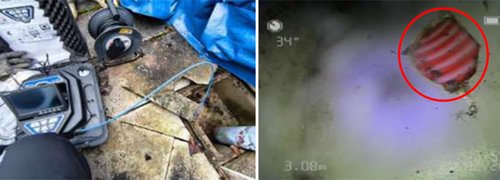

Inspection du réseau EP et constatation d’une casse :

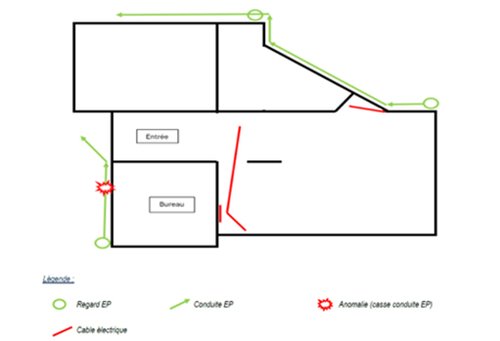

Plan de localisation des réseaux enterrés situés dans la zone des travaux et localisation des anomalies :

La détection des réseaux enterrés est une étape essentielle de la sécurisation des chantiers, notamment ceux de la reprise en sous œuvre.

Grâce à la complémentarité des activités du Réseau Résilians et du Réseau Talensis, nous sommes en capacité d’offrir un accompagnement global auprès de nos donneurs d’ordres, assurant ainsi une approche précise, fiable, tout en garantissant la sécurité des ouvrages.
